Perché partire dal fisico
La scarpa esisteva già. Ricostruirla da zero in CAD avrebbe significato quote, sezioni e ipotesi lunghe, con il rischio di perdere raccordi e volumi tipici della tomaia e della suola. Quando l’oggetto è disponibile e l’obiettivo è fedeltà geometrica, il percorso più diretto è acquisizione 3D + reverse engineering: prima catturi ciò che c’è, poi lo trasformi in un modello di progetto. Il vincolo era chiaro: non bastava una “foto 3D” bella da vedere. Serviva una replica digitale che reggesse analisi, presentazione o — se richiesto — produzione additiva.
Acquisizione in laboratorio
Abbiamo posizionato la Air Max in una configurazione controllata e acquisito la geometria con scanner ottico. Il sistema genera nuvole di punti e superfici; il software di acquisizione le consolida in una mesh tridimensionale. In questa fase il modello è ancora grezzo: i volumi principali e i dettagli rilevanti ci sono, ma rumore, buchi locali e zone in ombra fanno parte del gioco. Qui conta più la completezza del rilievo che la bellezza della mesh. Una scansione “pulita” a vista ma incompleta sotto la suola o nei sottosquadri costringe a inventare geometrie nel reverse engineering — e si vede.
Pulizia mesh: il passaggio che non si vede
La mesh grezza non è un prodotto di progetto. Va chiusa dove serve, liberata da rumore e topologie instabili, allineata a un sistema di riferimento coerente. Solo dopo diventa un riferimento misurabile su cui ricostruire superfici CAD. È il passaggio meno spettacolare e più decisivo: se lo salti, il reverse engineering eredita gli errori. Se parti già da un file STL da stampare (non da reverse engineering), controlla chiusura e spessori prima della produzione — è lo stesso principio di igiene geometrica, su un obiettivo diverso.
Reverse engineering in CAD
Sul riferimento mesh abbiamo ricostruito superfici e quote utili alla replica: raccordi, volumi, elementi caratteristici di tomaia e suola. L’obiettivo non era tenere la mesh come file finale, ma ottenere un modello editabile — o comunque geometricamente governabile — rispetto all’originale. In reverse engineering la fedeltà non è “copia pixel”: è continuità delle superfici, coerenza delle sezioni e decisione su cosa tenere esatto e cosa semplificare. Su una scarpa, certi dettagli estetici pesano più di tolleranze da flangia meccanica; su un ricambio industriale vale l’inverso.
Cosa abbiamo ottenuto

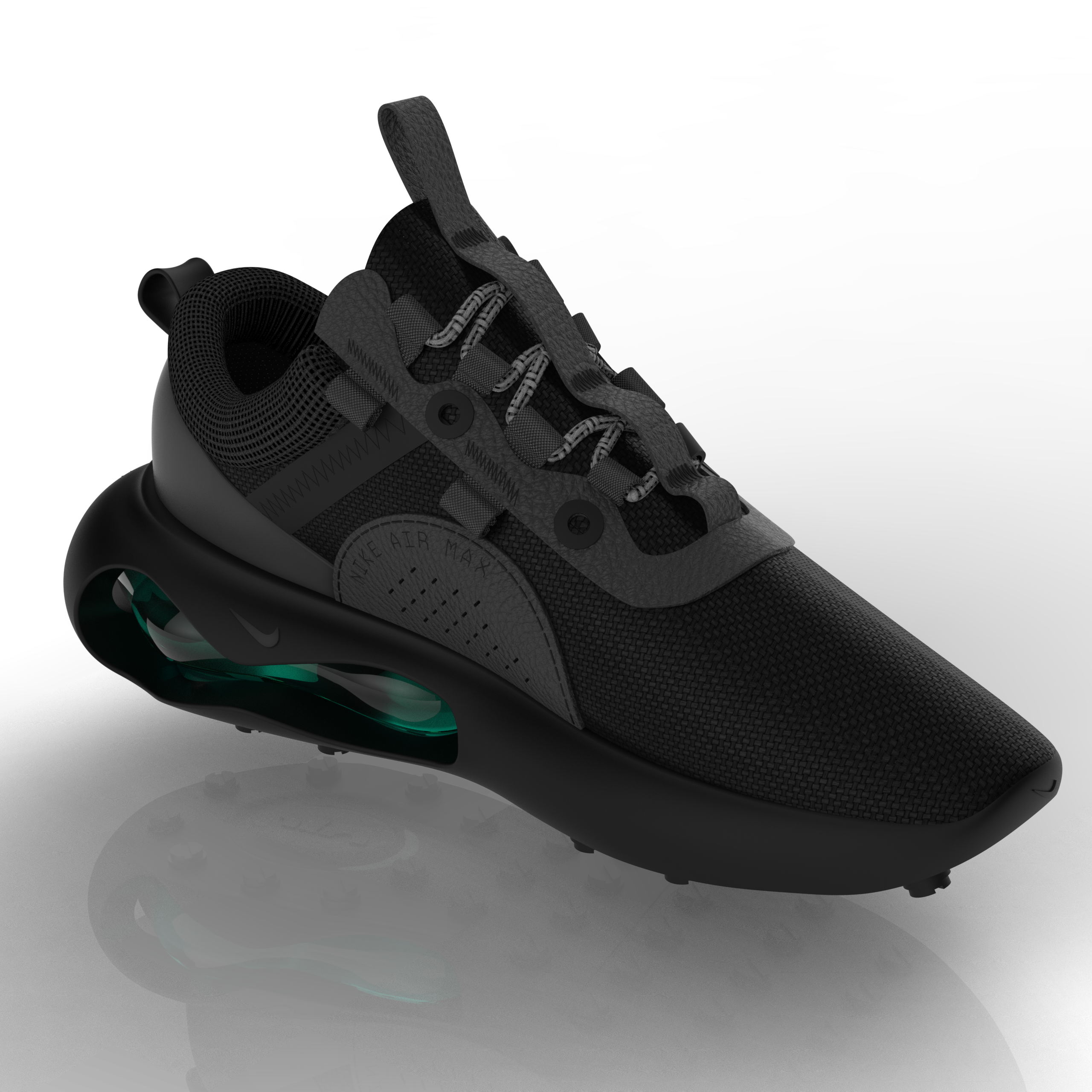

Il risultato è una replica digitale della Air Max 2021 allineata all’originale nei dettagli acquisiti. Dal pezzo fisico al file: stesso flusso che usiamo per componenti fuori produzione, pezzi da documentare o prototipi da allineare a un campione esistente. Il caso Nike è un esempio leggibile di un processo tecnico che, in officina, serve più spesso a un carter rotto che a una sneaker — ma la catena resta la stessa: acquisire, ripulire, ricostruire, consegnare.
Quando ha senso (e quando no)
Ha senso se ti serve un modello misurabile o editabile e il pezzo fisico esiste. Meno senso se basta una foto, un mock-up approssimativo o un concept da ridisegnare liberamente: in quel caso conviene modellazione da brief senza passare dallo scan. Casi affini nel service: scansioni 3D e ricambi fuori commercio.
